Specification

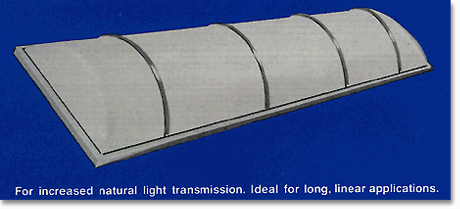

ARC-O-LITE Thermally formed Continuous plastic skylights manufactured by Architectural Plastics Limited, Mississauga, Ont.; of size and type as per Model No.__________ for (\[41mm (1 5/8")] [100mm 4")] wide curb; complete with [clear] [white translucent] [single acrylic dome] [clear outer dome] [clear] [white translucent] [inner dome] and 6063-T5 mill finished extruded aluminum alloy No-Frost frame, and cross-band dome supports with resilient gaskets, spaced [approximately 1219mm (4'0") on centre]. Overall length of unit as shown on drawings.

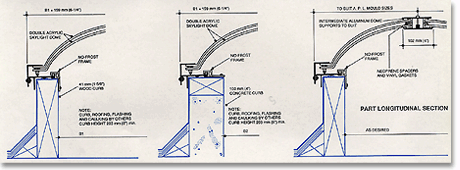

Model NO.
41mm (1-5/8") CURB
B1
(mm + ins)
Model NO.
100mm (4") CURB
B2
(mm + ins.)
NFFCONDD24 610 (24) NFFCONDD24C 489 (19-¼)
NFFCONDD30 762 (30) NFFCONDD30C 641 (25-¼)
NFFCONDD36 914 (36) NFFCONDD36C 794 (31-¼)
NFFCONDD42 1067 (42) NFFCONDD42C 946 (37-¼)
NFFCONDD48 1219 (48) NFFCONDD48C 1099 (43-¼)
NFFCONDD54 1372 (54) NFFCONDD54C 1251(49-¼)
NFFCONDD60 1524 (60) NFFCONDD60C 1708 (67-¼)
NFFCONDD72 1829 (72) NFFCONDD72C 1708 (67-¼)
NFFCONDD84 2134 (84) NFFCONDD84C 2013 (79-¼)
